シガーソケットの構造
↑車両からシガーソケットを取り外したシガーソケット単体の画像です！
↑この端子と車両側のコネクターが接続されます。
↑車両側の配線とコネクターの画像です。
↑シガーソケットの内部の画像です。
マイナス側
シガーソケットの内側の金属全面が、シガープラグのスプリング（−側接点）と接触する事により電気を流します。
プラス側
シガーソケット中央の金属面が、シガープラグの先端（プラス側接点と接触）する事により電気を流します。
シガーソケットとシガープラグ

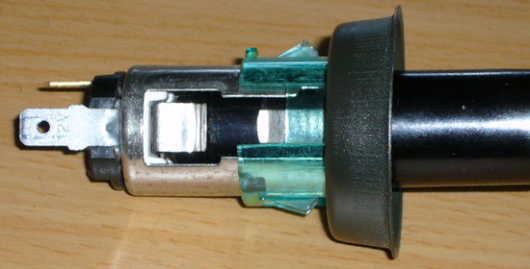

↑シガーソケットにシガープラグを挿した状態の画像です。
シガーソケットの配線図
配線色は車種によっても違いますが、この車両の場合、「水色＋白」の配線がプラス側の配線で、「黒＋灰」の配線がマイナス側（アース）の配線です。
マイナス側（アース）の配線
マイナス側（アース）の配線は、車の金属部（ボディ）と接続されます。
プラス側の配線
プラス側の配線は、ヒューズボックスにあるシガーライターのヒューズと接続されます。
この車両の場合、シガーライター用に１５Ａのヒューズが使用されています。
